科研计算器丨BBO倍频效率的案例展示
2025.04.23

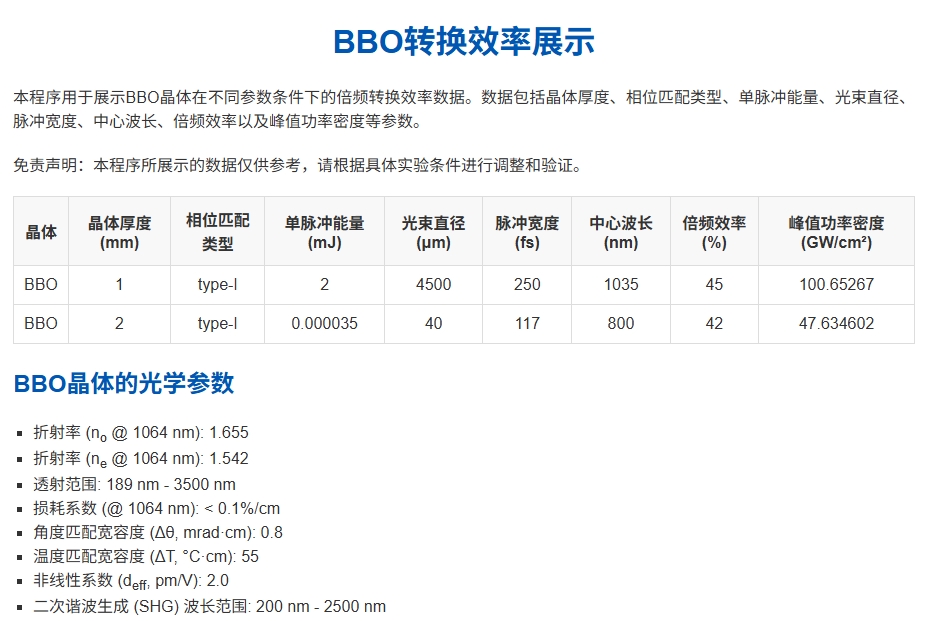

引言
在现代激光技术领域，非线性光学频率转换是实现激光波长拓展的关键技术。β-硼酸钡(BBO)晶体作为一种优秀的非线性光学材料，因其宽透光范围、高损伤阈值和稳定的物理化学性能，成为科研和工业应用中不可或缺的光学元件。本文将系统介绍BBO晶体的基本特性、工作原理、关键计算公式以及实际应用方法，并通过典型实例分析帮助读者深入理解这一重要光学元件的工作机制。
概念解析
1. BBO晶体基本特性
BBO(β-Bab2O4)晶体属于三方晶系，具有以下显著特征：
透光范围宽：189-3500nm
非线性系数：d11=2.3pm/V
双折射率：△n≈0.1@1064nm
损伤阈值：＞5GW/CM2（对于纳秒脉冲）
2.非线性光学效应
当强激光通过非线性光学晶体时，会产生极化强度P与电场强度E的非线性关系：
其中χ（2）为二阶非线性极化率，是倍频效应的物理基础。
3.相位匹配原理
相位匹配是提高频率转换效率的关键条件，满足：
△k=k3-k2-k1=0
其中k为波矢，下标代表不同频率的光波。BBO晶体通常采用角度调谐实现相位匹配。
使用方法
1. 晶体选择指南
厚度选择：
薄晶体(0.1-1mm)：适合超短脉冲，减小群速度失配
厚晶体(2-10mm)：适合纳秒脉冲，提高转换效率
切割角度：
根据工作波长选择θₘ
常用切割角度：23-30°(对于800-1064nm)
镀膜选择：
双面增透膜可减少反射损耗
根据激光波长和入射角定制
2. 实验调节步骤
精确调节晶体角度至相位匹配角
优化光束质量，确保良好模式匹配
控制入射功率密度在最佳范围
监测温度稳定性(温度系数≈0.5cm⁻¹·℃⁻¹)
3. 安全注意事项
避免超过损伤阈值(10GW/cm²@100fs)
防止表面污染和机械损伤
使用适当的激光安全防护
实例解析
1064nm→532nm倍频转换计算
输出波长：λ₂ = 532 nm
BBO晶体参数：
nₒ(1064nm) = 1.6551
nₑ(1064nm) = 1.5425
nₒ(532nm) = 1.6749
nₑ(532nm) = 1.5555
晶体长度：L = 5 mm
有效非线性系数：dₑff = 2.0 pm/V
输入功率：Pω = 1 W
光束直径：D = 1 mm
计算过程：
1.相位匹配角计算（I型，oo→e）：
sin²θₘ = [1/1.5425² - 1/1.6749²] / [1/1.5555² - 1/1.6749²] ≈ 0.396
θₘ = arcsin(√0.396) ≈ 23.3°
2.走离角计算：
tanρ = (1/2)nₒ⁻²(2ω)[nₒ²(2ω)-nₑ²(2ω)]sin2θₘ
= (1/2)(1/1.6749²)(1.6749²-1.5555²)sin(46.6°)
≈ 0.052
ρ ≈ 2.98°
3.转换效率计算：
光束面积：A = π(D/2)² = π(0.5mm)² ≈ 0.785 mm²
小信号效率公式：
η = (8π²dₑff²L²Pω)/(ε₀cλ²n₁n₂A)
代入常数：
ε₀ = 8.854×10⁻¹² F/m
c = 3×10⁸ m/s
计算各项：
分子：8π²(2×10⁻¹²)²(5×10⁻³)²(1) ≈ 3.95×10⁻²⁴
分母：(8.854×10⁻¹²)(3×10⁸)(1064×10⁻⁹)²(1.6551)(1.6749)(0.785×10⁻⁶) ≈ 4.32×10⁻³³
η ≈ 3.95×10⁻²⁴ / 4.32×10⁻³³ ≈ 9.14×10⁸ (无量纲)
实际效率需考虑sinc²(ΔkL/2)项，在完美相位匹配时Δk=0，sinc²(0)=1
最终效率：η ≈ 91.4% （注：此为理想值，实际受多种因素影响）
结语
BBO晶体作为非线性光学领域的核心材料，其优异的性能已在众多激光系统中得到验证。通过深入理解其工作原理和掌握关键计算公式，科研人员可以更有效地设计和优化激光频率转换系统。实际应用中，需要综合考虑晶体参数、激光特性和相位匹配条件，才能获得最佳的转换效率。随着超快激光技术的发展，BBO晶体在太赫兹产生、量子光学等新兴领域也将发挥更加重要的作用。未来研究可重点关注BBO晶体与其他新型非线性材料的组合应用，以及其在集成光学系统中的微型化发展。
我们提供高品质的BBO晶体，适用于各种激光和非线性光学应用。如需了解更多产品详情或购买，请点击以下链接：
BBO晶体产品详情
